Проверка соленоида-бочонка

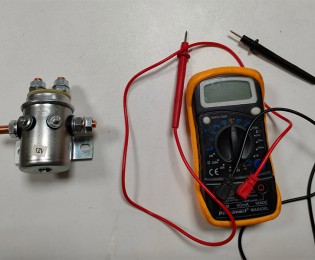

Проверка соленоида-бочонка в состоянии покоя.

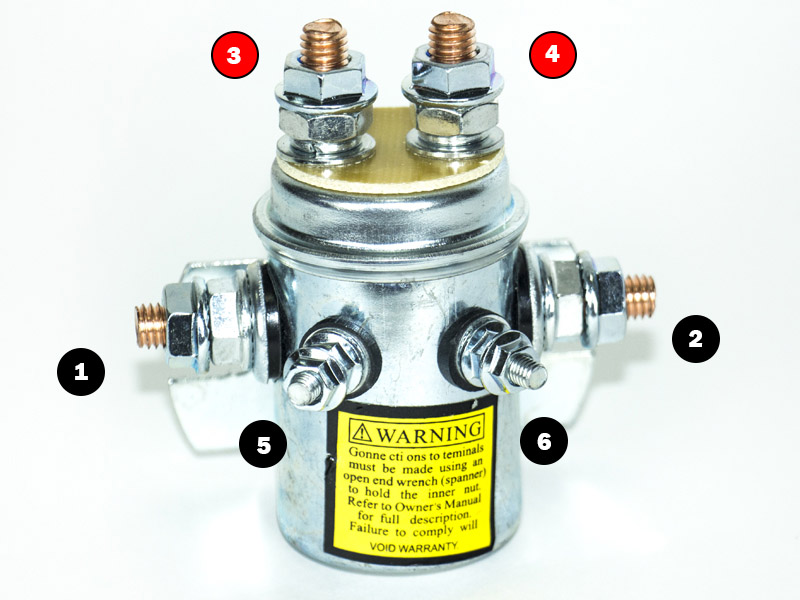

У неподключенного соленоида пара контактов 1 и 2 будет разомкнута, а пара 3 и 4 замкнута.

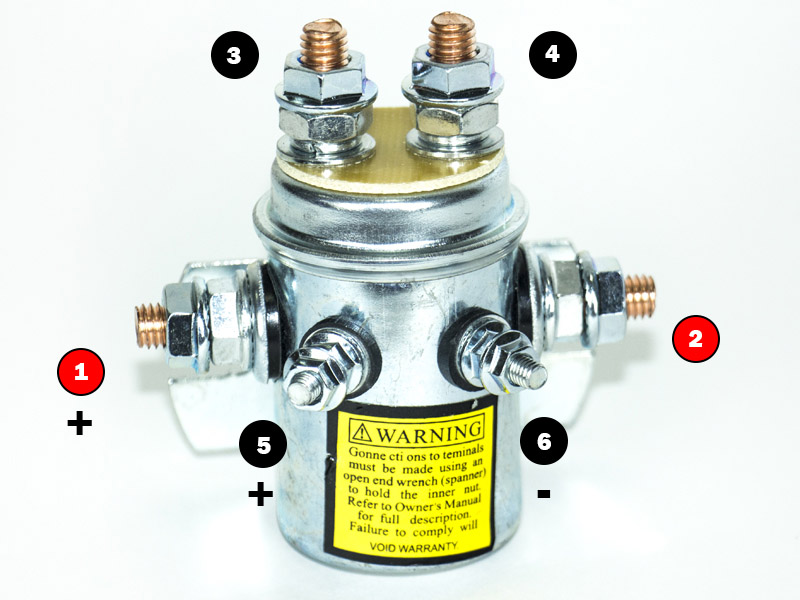

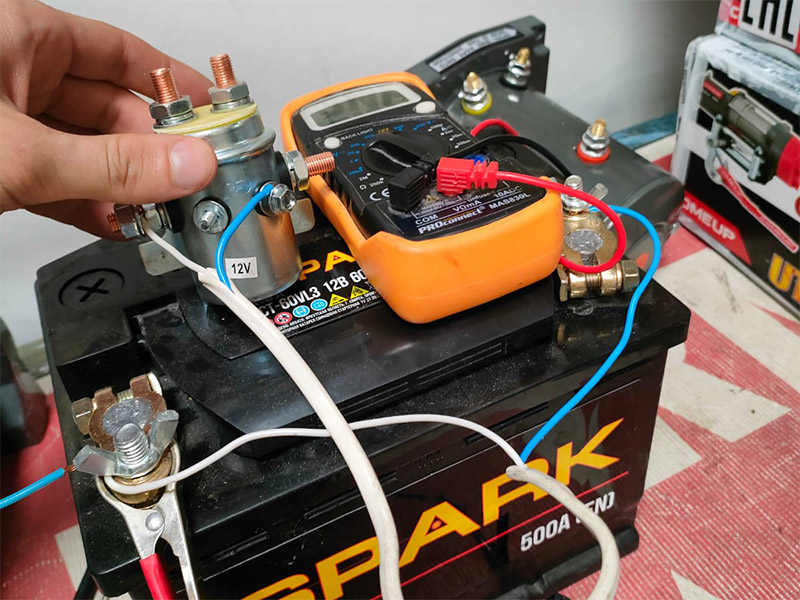

Подаем питание на соленоид. На контакты 1 и 5 - плюс, на контакт 6 - минус.

Пара 1 и 2 будет замкнута. А пара 3 и 4 - разомкнута.

При подаче плюса на контакт 5 произойдет характерный щелчок.
