Взаимозаменяемость автомобильных и ATV соленоидов

12 сентября 2024
Отзывов: 0
Просмотров: 1498

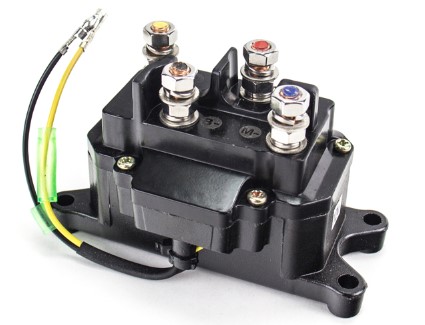

Моносоленоиды универсальны и их можно использовать как на лебедках с 2-х контактным, так и с 4-х контактным мотором.

Контакты соленоида

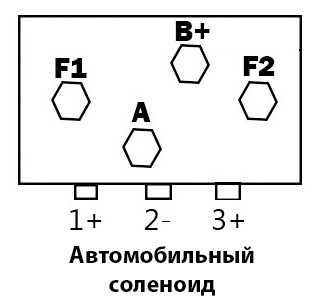

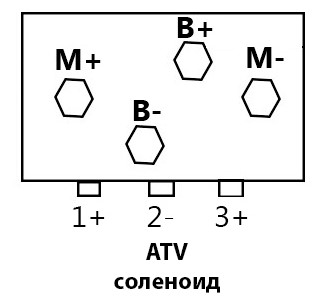

На соленоидах есть две группы контактов: силовая и управления. Контакты силовой группы больше по размеру и обычно находятся сверху соленоида.

Контакты в силовой группе:

"B+" - плюс аккумулятора
"A" - контакт щеточного узла
"F1" - смотка
"F2" - размотка

Контакты в группе управления:

"1+" - смотка
"2-" - минус
"3+" - размотка

Контакты в силовой группе:

"B+" - плюс аккумулятора
"B-" - минус аккумулятора
"M1" - смотка
"M2" - размотка

Контакты в группе управления:

"1+" - смотка
"2-" - минус
"3+" - размотка

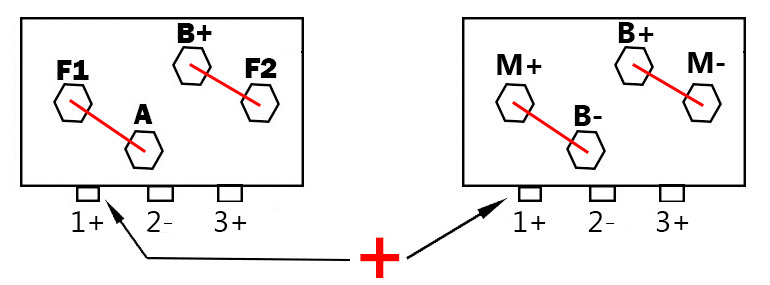

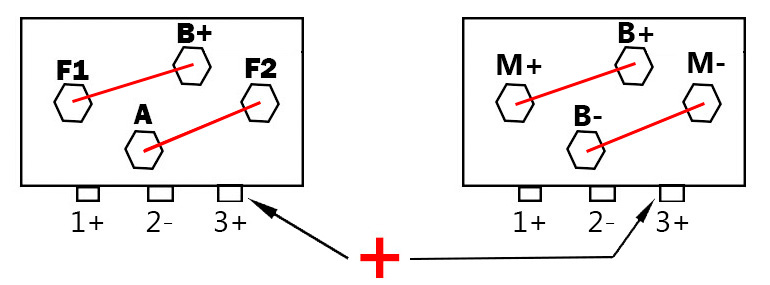

Универсальная схема перемыкания контактов моносоленоида

Как мы видим на данных рисунках, схемы перемыкания контактов на автомобильных и ATV лебедках одинаковы. В следствии чего, соленоиды универсальны и могут отличаться лишь в маркировке контактов.

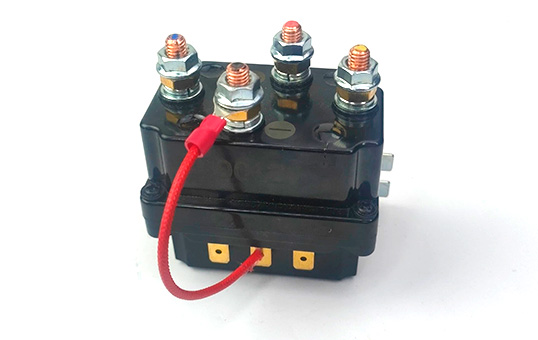

Подключить автомобильный соленоид к ATV лебедке

Перед подключением к 2-х контактному мотору нужно замкнуть контакты "B-" ("A") и "2-", как показано на фото.

Далее подключение стандартное. К "B+" соленоида подается "+" от аккумулятора, к "B-" соленоида "-" аккумулятора. Оставшиеся два контакта сверху это "F1" и "F2", они соединяются с двумя контактами на моторе лебедки.

Исключение

Исключением являются ATV соленоиды, где наружу соленоида не выведен контакт "2-". На данных соленоидах контакт "А" ("B-") уже замкнут с "2-" внутри самого соленоида.

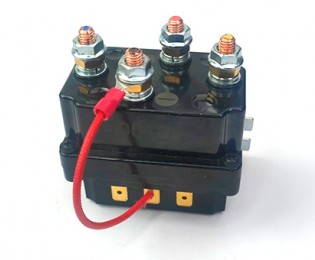

Пример такого соленоида на рисунке ниже.
