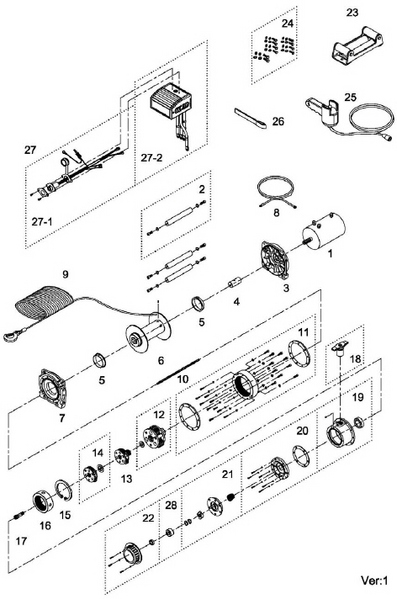

Для подбора запчасти для лебедки Comeup DV-15 (12В, 24В) найдите нужную деталь на схеме (рисунке), затем по порядковому номеру найдите ее в таблице и нажмите на ссылку в колонке "№ по каталогу". При возникновении сложностей - наши менеджеры помогут подобрать нужную деталь, звоните!
| No | Описание узлов | № по каталогу | Кол-во |
| Крышка мотора | P31410UD000 | ||
| 1 | Мотор 12 В | 881296 | 1 |
| Мотор 24 В | 881297 | ||
| Щеточный узел | B3 | 1 | |
| 2 | Шпилька стяжная | 880045 | 2 |
| 3 | Стойка моторная | 880046 | 1 |
| 4 | Переходник вал-мотор | 880047 | 1 |
| 5 | Вкладыш барабана | 880048 | 2 |
| 6 | Барабан | 880049 | 1 |
| 7 | Стойка редуктора | 880050 | 1 |
| 8 | Кабель "минус" | 880009 | 1 |
| 9 | Трос | 881246 | 1 |
| 10 | Главный вал | 880053 | 1 |
| 11 | Кольцевая шестерня 3-й ступени | 880054 | 1 |
| 12 | Планетарные шестерни 3-й ступени | 880055 | 1 |
| 13 | Планетарные шестерни 2-й ступени | 880104 | 1 |
| 14 | Планетарные шестерни 1-й ступени | 880107 | 1 |
| 15 | Фиксирующее кольцо | 880058 | 1 |
| 16 | Кольцевая шестерня 1, 2-й ступеней | 880059 | 1 |
| 17 | Вал 1-й ступени | 880060 | 1 |
| 18 | Выключатель свободного хода | 880061 | 1 |
| 19 | Корпус редуктора | 880062 | 1 |
| 20 | Основание тормоза | 880063 | 1 |
| 21 | Комплект тормоза | 880021 | 1 |
| 22 | Крышка тормоза | 880065 | 1 |
| 23 | Ролики | 880066 | 1 |
| 24 | Крепежные болты | 880067 | 1 |
| 25 | Пульт ДУ | 880126 | 1 |
| 26 | Ремень | 880026 | 1 |
| 27 | Блок управления в сборе 12 В | 881164 | 1 |
| Блок управления в сборе 24 В | 881165 | ||
| 27-1 | Разъем пульта ДУ 12 В | 881373 | 1 |
| Разъем пульта ДУ 24 В | 881374 | ||
| 27-2 | Блок управления 12 В | 881355 | 1 |
| Блок управления 24 В | 881356 | ||
| 28 | Муфта тормоза (колокольчик) | 881434 | 1 |
