Запчасти для лебедки Electric Winch 4000 lb

Для подбора запчасти для лебедки Electric Winch 4000 lb найдите нужную деталь на схеме (рисунке), затем по порядковому номеру найдите ее в таблице и нажмите на ссылку в колонке "№ по каталогу". При возникновении сложностей - наши менеджеры помогут подобрать нужную деталь, звоните!

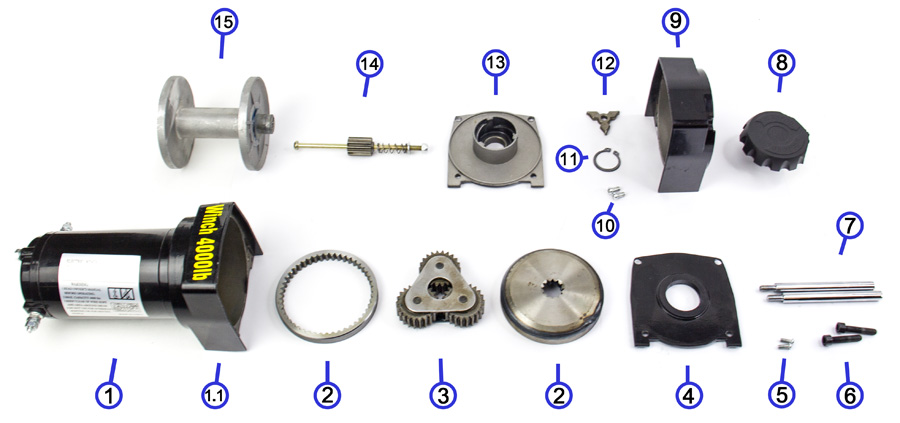

Схема запчастей

Запчасти для лебедки Electric Winch 2500-4000 lb

Особенности ремонта

ручки от других моделей и производителей не подходят, стопорная канавка должна быть за пределами самой ручки
звездочка включения стальная с отверстием по середине
шестерня одна, комплект обойм для нее 3322

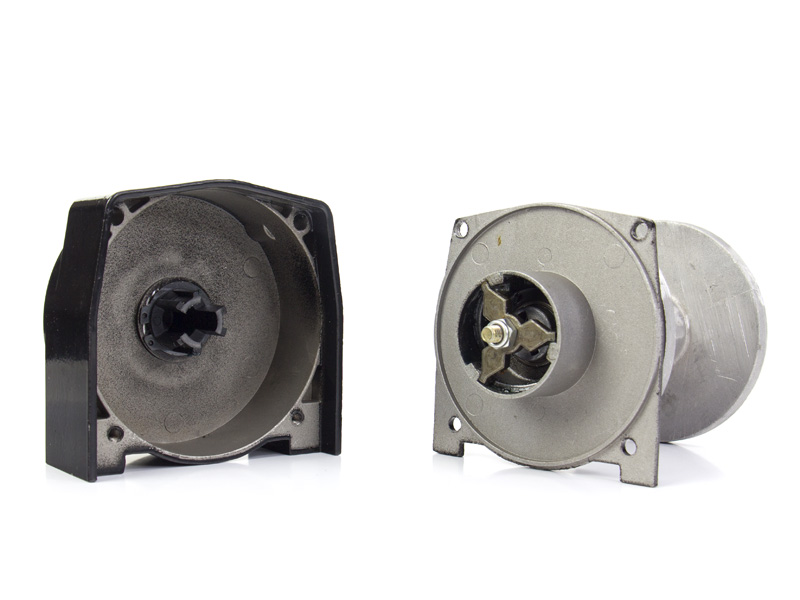

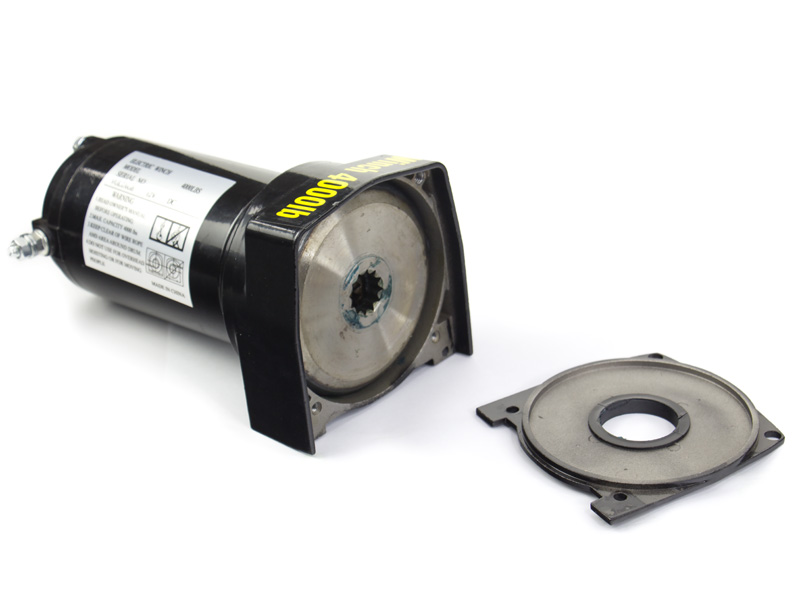

мотор, как на Master Winch PM3500, но подойдет без корпуса, внешние размеры корпуса такие же
в магазине есть позиция - барабан с валом и ручкой переключения (в сборе)

По ссылке в каталоге интересующей вас детали представлены дополнительные размеры в описании товара.

Таблица запчастей

№	Наименование	Артикул
1	Мотор Electric Winch 4000 lbs	el1203
1.1	Корпус редуктора Electric Winch 4000 lbs	5879
2	Внешняя шестерня редуктора лебедки 2000-4000 lbs	3322
3	Планетарная шестерня Electric Winch 4000 lbs	58001
4	Крышка редуктора Electric Winch 4000 lbs	58002
5	Винт крепления крышки редуктора Electric Winch 4000 lbs	58003
6	Болт крепления стяжных трубок Electric Winch 4000 lbs	58004
7	Стяжная трубка Electric Winch 4000 lbs	58005
8	Ручка переключения Electric Winch 4000 lbs	58006
9	Боковина переключения Electric Winch 4000 lbs	58007
10	Винт крепления крышки боковины переключения Electric Winch 4000 lbs	58008
11	Стопорное кольцо ручки переключения Electric Winch 4000 lbs	58009
12	Звездочка включения Electric Winch 4000 lbs	58010
13	Крышка боковины переключения Electric Winch 4000 lbs	58011
14	Вал привода Electric Winch 4000 lbs	58012
15	Барабан Electric Winch 4000 lbs	58013
15.1	Барабан (15) в сборе с валом (14) и крышкой переключения (13)	7257

Дополнительные запчасти

№	Наименование	Артикул
1	Блок управления с радиоуправление и кнопкой на руль	SC1106
2	Щеточный узел	BHAT3500
3	Алюминиевый клюз для синтетического троса (110 мм)	AFL108
4	Алюминиевый клюз для синтетического троса (124 мм)	el1005
5	Ролики для стального троса (110 мм)	P350300
6	Ролики для стального троса (124 мм)	STO ROL00004
7	Трос синтетический 6 мм 12 метров	h1612
8	Трос стальной 6 мм 10 метров	STO ROP06010
9	Пульт управления (кнопка на руль)	4.03.04
10	Пульт управления (беспроводной)	EL1022
