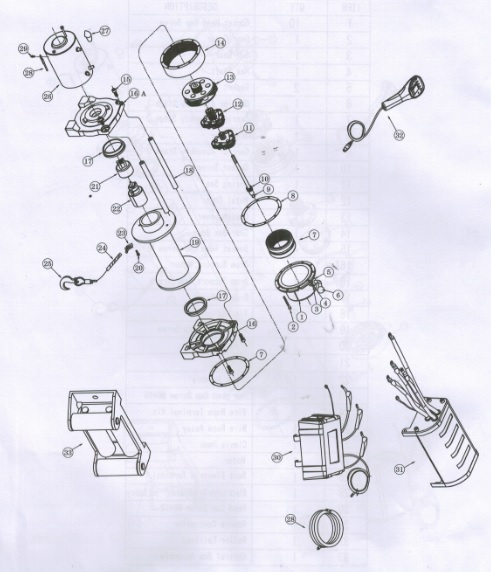

Для подбора запчасти для лебедки Master Winch 8500 12V найдите нужную деталь на схеме (рисунке), затем по порядковому номеру найдите ее в таблице и нажмите на ссылку в колонке "№ по каталогу". При возникновении сложностей - наши менеджеры помогут подобрать нужную деталь, звоните!
Master Winch является основным брендом завода ZHME. Этот завод является одним из самых популярных заводов по производству лебедок в Китае, на котором также берут свое начало лебедки под брендом СТОКРАТ. Поэтому лебедки этих двух брендов имеют совместимость.
В данном случае лебедки Master Winch WS 8500 соответствуют лебедкам СТОКРАТ SD 8.0. Ниже в таблице некоторые позиции представлены аналогами запчастей от СТОКРАТ.
| № | Количество | Описание | Русское название | Артикул |
| 1 | 1 | End Housing Assembly | Редуктор в сборе | R.WS.216.1 |
| 2 | 10 | Socket Head Cap Screw | Винты крепления редуктора | |
| 3 | 1 | Detent Screw | Стопорный винт | STO GBX10034 |
| 4 | 1 | O-ring Seal | Прокладка для рукоятки | STO GBX10035 |
| 5 | 1 | Metal Cover | Крышка редуктора | R.WS.216.1K |
| Крышка редуктора (аналог) | STO GBX10015 | |||
| 6 | 1 | Clutch Lever | Рукоятка включения свободного хода | CL.WS.95.125-old |
| Рукоятка включения свободного хода (нового образца) | CL.WS.95.125 | |||
| 7 | 1 | Ring Gear Sliding | Внешняя шнстерня | STO GBX10031 |
| 8 | 2 | Gasket | Прокладка редуктора | STO GBX00001 |
| 9 | 1 | Hex Shaft | Вал привода | VAL.6.168 |
| 10 | 1 | Sun Gear | Шестерня привода | STO GBX10021 |
| 11 | 1 | Carrier Assembly Stage 1 | 1-я ступень (малая) редуктора | STO GBX10024 |
| 12 | 1 | Carrier Assembly Stage 2 | 2-я ступень (средняя) редуктора | STO GBX10027 |
| 13 | 1 | Carrier Assembly Stage 3 | 3-я ступень (большая) редуктора | STO GBX10029 |
| 14 | 1 | Ring Gear | Внешняя обойма | STO GBX10033 |
| 15 | 4 | Flange Head Cap Screw | Болт крепления стяжек | STO DRM00023 |
| 16A | 1 | Drum Support, Motor | Боковина мотора | O.M.WS |
| 16 | 1 | Drum Support, Gear Train | Боковина редуктора | O.R.WS |
| Квадратная закладная гайка | STO DRM00031 | |||
| 17 | 2 | Drum Bushing | Втулка барабана | VB |
| 18 | 2 | Tie Rod | Стяжная трубка | TR8500 |
| 19 | 1 | Drum Assembly | Барабан лебедки | B8512 |
| 20 | 1 | Hex Head Cap Screw | Болт мотора | |
| 21 | 1 | Connector | Муфта тормоза | В комплекте с тормозом |
| 22 | 1 | Brake Assembly | Тормоз в сборе | BR.6.125 |
| 23 | 1 | Wire Rope Terminal Kit | Планка крепления троса | |
| 24 | 1 | Wire Rope Assay | Стальной трос | Ø 7.8-9.2 мм |
| Синтетический трос | Ø 8-9.5 мм | |||
| 25 | 1 | Clevis Hook | Крюк | STO ACC-HK1 |
| 26 | 1 | Motor | Мотор | MW.8500.12 |
| 27 | 3 | Boot, Electric Terminal | Изоляционный колпачок красный | STO ELE00008 |
| Изоляционный колпачок черный | STO ELE00009 | |||
| Изоляционный колпачок желтый | STO ELE00011 | |||
| 28 | 1 | Black cable To Negative(—)of Batery | Кабель подключения | ELKP35 |
| Также мы можем изготовить кабель любой необходимой длины сечением 1х35 или 1х50 мм2 с соответствующими клеммами ELN35 или ELN50 | ||||
| 29 | 1 | Hex Head Cap Screw | ||
| 30 | 1 | Winch Control Assembly | Блок управления в сборе 12V | 4.02.05.12 |
| Блок управления в сборе 24V | 4.02.05.24 | |||
| 31 | 1 | Metal Control Box Assembly | Блок управления в сборе 12V в металическом корпусе | 4.02.10.12 |
| Блок управления в сборе 24V в металическом корпусе | 4.02.10.24 | |||
| 32 | 1 | Remote Controller | Проводной пульт управления | 4.03.06.36 |
| Комплект радиоуправления | EL1001 или EL1006 | |||
| 33 | 1 | Roller Fairlead | Роликовые направляющие | el1007 |
| Чугунный клюз | 802508 | |||
| Алюминиевый клюз под синтетику | 4135 | |||
| Либо аналоги направляющих с крепежным размером 254 мм | 254 мм | |||
