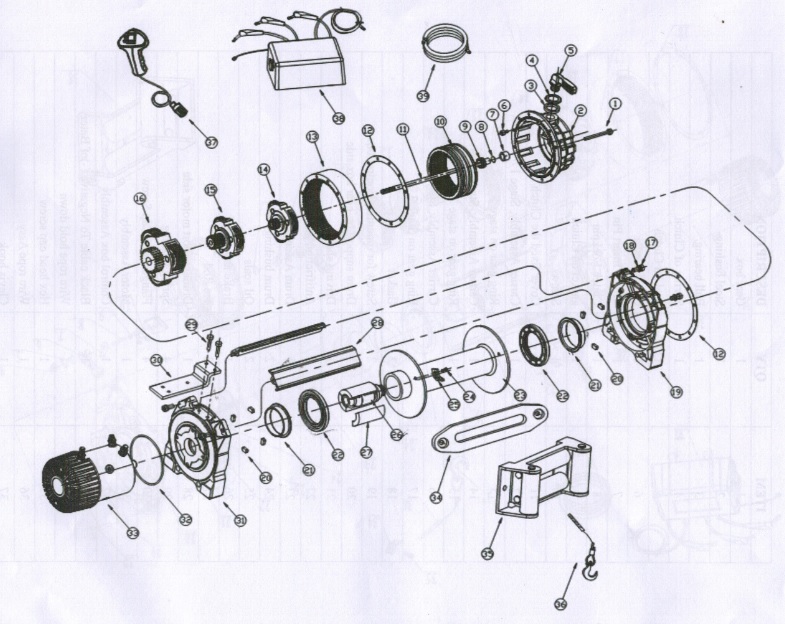

Для подбора запчасти для лебедки Master Winch E15000 12V/24V найдите нужную деталь на схеме (рисунке), затем по порядковому номеру найдите ее в таблице и нажмите на ссылку в колонке "№ по каталогу". При возникновении сложностей - наши менеджеры помогут подобрать нужную деталь, звоните!
Master Winch является основным брендом завода ZHME. Этот завод является одним из самых популярных заводов по производству лебедок в Китае, на котором также берут свое начало лебедки под брендом СТОКРАТ. Поэтому лебедки этих двух брендов имеют совместимость.
В данном случае лебедки Master Winch E15000 12V/24V соответствуют лебедкам СТОКРАТ HD 15.5 WP 12V/24V. Ниже в таблице некоторые позиции представлены аналогами запчастей от СТОКРАТ.
| № | Количество | Описание | Русское название | Артикул |
| 1 | 11 | Socket Head Cap Screw M5X60 | Болт крепления редуктора | STO GBX10047 |
| 2 | 1 | Gear Box Cover | Крышка редуктора | R.WS.262.1K |
| 3 | 1 | O-ring Seal | ||
| 4 | 1 | Metal Cover | ||
| 5 | 1 | Clutch Lever | Рукоятка включения свободного хода | CL.WS.95.125 |
| Рукоятка включения свободного хода (аналог) | STO GBX10048 | |||
| 6 | 1 | Detent Screw | Винт крепления ручки свободного хода | В комплекте с STO GBX10048 |
| 7 | 1 | Needle Bearing | Игольчатый подшипник | |
| 8 | 1 | Gasket | Прокладка | |
| 9 | 1 | Sun Gear | Шестерня привода | STO GBX10046 |
| 10 | 1 | Ring Gear Sliding | Внешняя шестерня | STO GBX10043 |
| 11 | 1 | Hex Shaft | Вал привода | VAL.E.95.125 |
| 12 | 2 | Gasket | Прокладка редуктора | STO GBX00001 |
| 13 | 1 | Ring Gear | Внешняя обойма | STO GBX10044 |
| 14 | 1 | Carrier Assembly, Stage 1 | 1-я ступень (малая) редуктора | STO GBX10040 |
| 15 | 1 | Carrier Assembly, Stage 2 | 2-я ступень (средняя) редуктора | STO GBX10041 |
| 16 | 1 | Carrier Assembly, Stage 3 | 3-я ступень (большая) редуктора | STO GBX10042 |
| 17 | 4 | Socket Head Cap Screw M8X25 | Винт крепления стяжек | STO DRM00023 |
| 18 | 4 | Spring Washer | Шайба винта крепления стяжек | В комплекте с винтом |
| 19 | 1 | Drum Support, Gear Train | Боковина редуктора | O.R.E.15 |
| 4 | Квадратная закладная гайка | STO DRM00031 | ||
| 20 | 8 | Anti-friction Gasket | Антифрикционные колодки | STO DRM00036 |
| 1-16,19,20 | 1 | Редуктор в сборе | R..E.262.1 | |
| 21 | 2 | Flanging Bearing | Втулка барабана | |
| 22 | 2 | O-ring Seal | Сальник | |
| 23 | 1 | Drum Assembly | Барабан | |
| 24 | 1 | Socket Head Cap Screw M6X10 | Винт клеммы фиксации троса | STO DRM00035 |
| 25 | 1 | Wire Rope Terminal Kit | Клемма фиксации троса на барабане | |
| 26 | 1 | Brake Assembly | Тормоз в сборе | BR.E.15 |
| 27 | 3 | Brake Pad | Тормозные колодки | В комплекте с тормозом |
| 28 | 2 | Tie Rod | Стяжная трубка | |
| 29 | 2 | Socket Head Cap Screw M6X15 | Болты крепления пластины блока управления | В комплекте с блоком управления |
| 30 | 1 | Mounting Bracket for Control Box | Монтажная пластина блока управления | В комплекте с блоком управления |
| 31 | 1 | Drum Support, Motor | Боковина мотора | O.M.E15 |
| 32 | 1 | O-ring Seal | Прокладка мотора | |
| 33 | 1 | Motor Assembly | Мотор 24V | ME.15000.24 |
| Щеточный узел | ||||
| 34 | 1 | Hawse Fairlead(for optional) | Алюминиевый клюз под синтетику | el1007 |
| 35 | 1 | Roller Fairlead | Роликовые направляющие | 802508 |
| Чугунный клюз | 4135 | |||
| Либо аналоги направляющих с крепежным размером 254 мм | 254 мм | |||
| 36 | 1 | 3/8" Hook & Wire rope | Крюк | STO ACC-HK1 |
| Стальной трос | Ø 11 мм | |||
| Синтетический трос | Ø 11-12 мм | |||
| 37 | 1 | Remote Control Switch | Проводной пульт управления | 4.03.06 |
| Комплект радиоуправления | ||||
| 38 | 1 | Control Box Assembly | Блок управления в сборе 12V | 4.02.09.12 |
| Блок управления в сборе 24V | 4.02.09.24 | |||
| Соленоид отдельно 12 V | 1.07.03.15.12 | |||
| Соленоид отдельно 24 V | 1.07.03.15.24 | |||
| 39 | 1 | Black cable To Negative(-)of Batery | Кабель подключения | ELKP35 |
| Также мы можем изготовить кабель любой необходимой длины сечением 1х35 или 1х50 мм2 с соответствующими клеммами ELN35 или ELN50 | ||||
