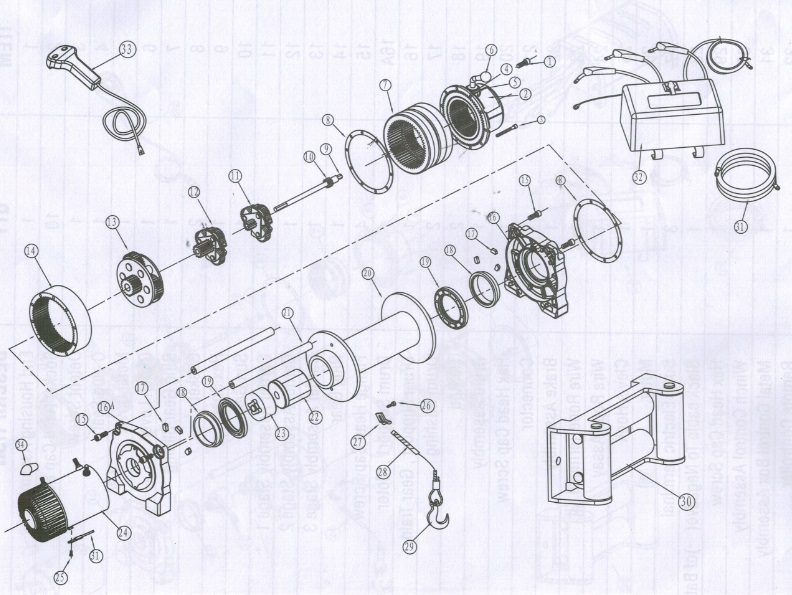

Для подбора запчасти для лебедки Master Winch Х12500 12V/24V найдите нужную деталь на схеме (рисунке), затем по порядковому номеру найдите ее в таблице и нажмите на ссылку в колонке "№ по каталогу". При возникновении сложностей - наши менеджеры помогут подобрать нужную деталь, звоните!
Master Winch является основным брендом завода ZHME. Этот завод является одним из самых популярных заводов по производству лебедок в Китае, на котором также берут свое начало лебедки под брендом СТОКРАТ. Поэтому лебедки этих двух брендов имеют совместимость.
В данном случае лебедки Master Winch X12500 12V/24V соответствуют лебедкам СТОКРАТ HD 12.5 WP 12V/24V. Ниже в таблице некоторые позиции представлены аналогами запчастей от СТОКРАТ.
| № | Количество | Описание | Русское название | Артикул |
| 1 | 1 | Detent Screw | Стопорный винт | STO GBX10034 |
| 2 | 1 | End Housing Assembly | Редуктор в сборе | R.X12500 |
| 3 | 10 | Socket Head Cap Screw | Винт крепления редуктора | |
| 4 | 1 | О-ring Seal | Прокладка для рукоятки | STO GBX10035 |
| 5 | 1 | Metal Cover | Крышка редуктора | STO GBX10018 |
| 6 | 1 | Clutch Lever | Рукоятка включения свободного хода | CL.WS.95.125 |
| 7 | 1 | Ring Gear Sliding | Внешняя шнстерня | STO GBX10030 |
| 8 | 1 | Gasket | Прокладка редуктора | STO GBX00001 |
| 9 | 1 | Hex Shaft | Вал привода | VAL.X.95.125 |
| 10 | 1 | Sun Gear | Шестерня привода | STO GBX10022 |
| 11 | 1 | Carrier Assembly Stage 1 | 1-я ступень (малая) редуктора | STO GBX10025 |
| 12 | 1 | Carrier Assembly Stage 2 | 2-я ступень (средняя) редуктора | STO GBX10028 |
| 13 | 1 | Carrier Assembly Stage 3 | 3-я ступень (большая) редуктора | STO GBX10029 |
| 14 | 1 | Ring Gear | Внешняя обойма | STO GBX10032 |
| 15 | 4 | Socket Head Cap Screw M8*25 | Болт крепления стяжек | STO DRM00023 |
| 16А | 1 | Drum Support, Gear Train | Боковина редуктора | O.R.X |
| 16 | 1 | Drum Support, Motor | Боковина мотора | O.M.X |
| 17 | 6 | Antifriction pads | Антифрикционные колодки | STO DRM00036 |
| 18 | 2 | Drum Bushing | Втулка барабана | STO DRM00019 |
| 19 | 2 | Drum Bushing waterproof | Сальник | STO DRM00018 |
| 20 | 1 | Drum Assembly | ||
| 21 | 2 | Tie Rod | Стяжная трубка | STO DRM00020 |
| 22 | 1 | Brake Assmbly | Тормоз в сборе | BR.6.125 |
| 23 | 1 | Connector | Муфта тормоза | В комплекте с тормозом |
| 24 | 1 | Motor | Мотор 12V | MX.12500.12 |
| Мотор 24V | MX.12500.24 | |||
| 25 | 1 | Head Cap Screw M8*12 | Болт мотора | |
| 26 | 1 | Socket Head Cap Screw | Винт клеммы фиксации троса | STO DRM00035 |
| 27 | 1 | Wire Rope Terminal Kit | ||
| 28 | 1 | Wire Rope Assay | Стальной трос | Ø 9.5-10.5 мм |
| Синтетический трос | Ø 10-11 мм | |||
| 29 | 1 | Clevis Hook | Крюк | STO ACC-HK1 |
| 30 | 1 | Roller Fairlead | Роликовые направляющие | 802508 |
| Чугунный клюз | 4135 | |||
| Алюминиевый клюз под синтетику | el1007 | |||
| Либо аналоги направляющих с крепежным размером 254 мм | 254 мм | |||
| 31 | 1 | Black cable To Negative(—)of Batery | Кабель подключения | ELKP35 |
| Также мы можем изготовить кабель любой необходимой длины сечением 1х35 или 1х50 мм2 с соответствующими клеммами ELN35 или ELN50 | ||||
| 32 | 1 | Control Box Assembly | Блок управления в сборе 12V | 4.02.05.12 |
| Блок управления в сборе 24V | 4.02.05.24 | |||
| Соленоид отдельно 12 V | 1.07.03.13.12 | |||
| Соленоид отдельно 24 V | 1.07.03.13.24 | |||
| 33 | 1 | Remote Controller | Проводной пульт управления | 4.03.06.36 |
| Комплект радиоуправления | EL1001 или EL1006 | |||
| 34 | 3 | Boot,Electric Terminal | Изоляционный колпачок красный | STO ELE00008 |
| Изоляционный колпачок черный | STO ELE00009 | |||
| Изоляционный колпачок желтый | STO ELE00011 | |||
