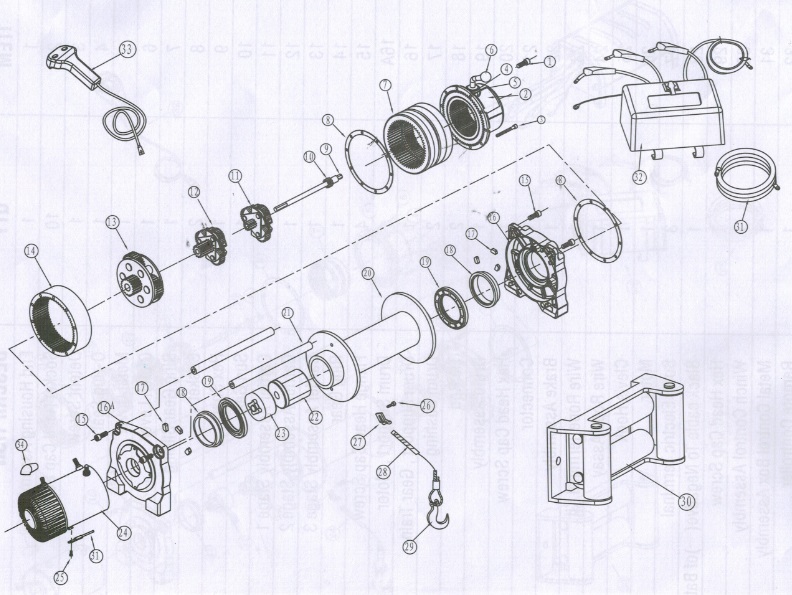

Для подбора запчасти для лебедки Master Winch Х9500 12V/24V найдите нужную деталь на схеме (рисунке), затем по порядковому номеру найдите ее в таблице и нажмите на ссылку в колонке "№ по каталогу". При возникновении сложностей - наши менеджеры помогут подобрать нужную деталь, звоните!
Master Winch является основным брендом завода ZHME. Этот завод является одним из самых популярных заводов по производству лебедок в Китае, на котором также берут свое начало лебедки под брендом СТОКРАТ. Поэтому лебедки этих двух брендов имеют совместимость.
В данном случае лебедки Master Winch X9500 12V/24V соответствуют лебедкам СТОКРАТ HD 9.5 WP 12V/24V. Ниже в таблице некоторые позиции представлены аналогами запчастей от СТОКРАТ.
| № | Количество | Описание | Русское название | Артикул |
| 1 | 1 | Detent Screw | Болт крепления рукоятки | STO GBX10034 |
| 2 | 1 | End Housing Assembly | Редуктор в сборе | R.WS.216.1 |
| 3 | 10 | Socket Head Cap Screw | Винт крепления редуктора | STO GBX10019 |
| 4 | 1 | О-ring Seal | Уплотнительное кольцо рукоятки свободного хода | STO GBX10035 |
| 5 | 1 | Metal Cover | Крышка редуктора | R.WS.216.1K |
| Крышка редуктора (аналог СТОКРАТ) | STO GBX10017 | |||
| 6 | 1 | Clutch Lever | Ручка сцепления (старого образца) | CL.WS.95.125-old |
| Ручка сцепления (нового образца) | CL.WS.95.125 | |||
| 7 | 1 | Ring Gear Sliding | Обойма редуктора | STO GBX10031 |
| 8 | 2 | Gasket | Прокладка | STO GBX00001 |
| 9 | 1 | Hex Shaft | Вал | VAL.X.95.125 |
| 10 | 1 | Sun Gear | Шестерня привода | STO GBX10021 |
| 11 | 1 | Carrier Assembly Stage 1 | Первая ступень (малая) планетарного редуктора | STO GBX10024 |
| 12 | 1 | Carrier Assembly Stage 2 | Первая ступень (средняя) планетарного редуктора | STO GBX10027 |
| 13 | 1 | Carrier Assembly Stage 3 | Первая ступень (большая) планетарного редуктора | STO GBX10029 |
| 14 | 1 | Ring Gear | Внешняя кольцевая шестерня | STO GBX10033 |
| 15 | 4 | Socket Head Cap Screw M8*25 | Винт крепления стяжек | STO DRM00023 |
| 16А | 1 | Drum Support, Gear Train | Боковина редуктора | O.R.X |
| 16 | 1 | Drum Support, Motor | Боковина мотора | O.M.X |
| Квадратная закладная гайка | STO DRM00031 | |||
| 17 | 6 | Antifriction pads | Антифрикционные колодки | STO DRM00036 |
| 18 | 2 | Drum Bushing | Втулка барабана | VB |
| 19 | 2 | Drum Bushing waterproof | Сальник барабана | STO DRM00018 |
| 20 | 1 | Drum Assembly | Барабан | STO DRM00003 |
| 21 | 2 | Tie Rod | Стяжная шпилька | TR8500 |
| 22 | 1 | Brake Assmbly | Тормоз | BR.6.125 |
| Тормоз аналог СТОКРАТ | STO BRK00002 | |||
| 23 | 1 | Connector | Муфта тормоза | в комплекте с тормозом |
| 24 | 1 | Motor | Мотор 12V | MX.9500.12 |
| Мотор 24V | MX.9500.24 | |||
| 25 | 1 | Head Cap Screw M8*12 | Винт с головкой M8 * 12 | |
| 26 | 1 | Socket Head Cap Screw | Винт клеммы фиксации троса | STO DRM00035 |
| 27 | 1 | Wire Rope Terminal Kit | Клемма фиксации троса на барабане | |
| 28 | 1 | Wire Rope Assay | Стальной трос | Ø 8.1-9.1 мм |
| 29 | 1 | Clevis Hook | Крюк | STO ACC-HK1 |
| 30 | 1 | Roller Fairlead | Роликовые направляющие | 802508 |
| Чугунный клюз | 4135 | |||
| Алюминиевый клюз под синтетику | el1007 | |||
| Либо аналоги направляющих с крепежным размером 254 мм | 254 мм | |||
| 31 | 1 | Black cable To Negative(—)of Batery | Кабель "минус" | |
| 32 | 1 | Control Box Assembly | Блок управления в сборе 12V | 4.02.05.12 |
| Блок управления в сборе 24V | 4.02.05.24 | |||
| 33 | 1 | Remote Controller | Проводной пульт управления | 4.03.06.36 |
| Коплект радиоуправления | EL1001 | |||
| 34 | 1 | Boot,Electric Terminal | Изоляционный колпачек красный | STO ELE00008 |
| Изоляционный колпачек черный | STO ELE00009 | |||
| Изоляционный колпачек желтый | STO ELE00011 |
