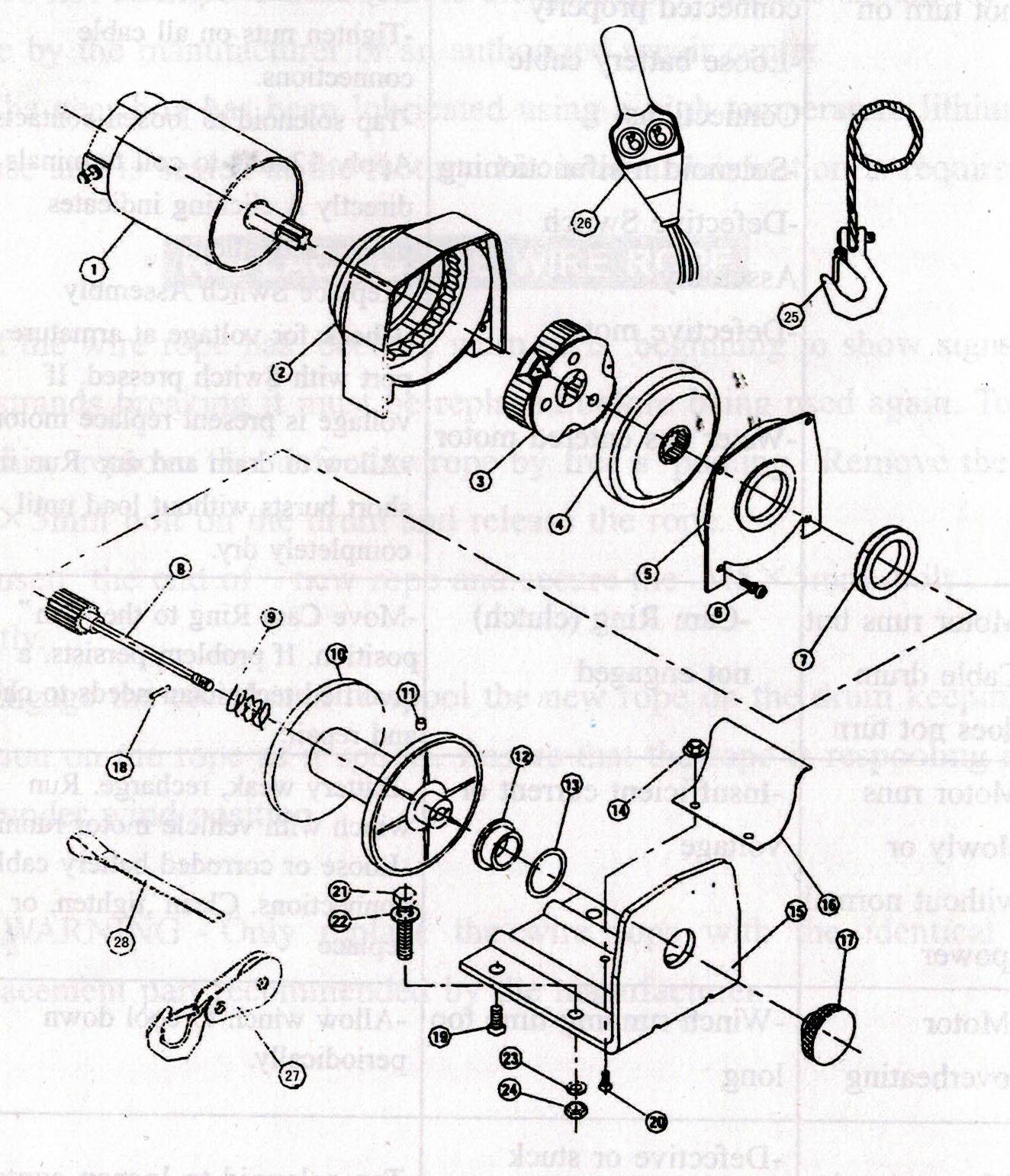

Для подбора запчасти для лебедки Master Winch PM3000/3500 найдите нужную деталь на схеме (рисунке), затем по порядковому номеру найдите ее в таблице и нажмите на ссылку в колонке "№ по каталогу". При возникновении сложностей - наши менеджеры помогут подобрать нужную деталь, звоните!
| No | Description | Quantity | Русское название | Русский артикул | |||
| 1 | Motor | 1 | Мотор в сборе | MR.PM.3500 | |||
| Щеточный узел с крышкой мотора | BHAT3500 | ||||||
| Отдельно щетки с пластиковым держателем | W0752 | ||||||
| 2 | Stationary Gear Housing Assembly | 1 | Корпус редуктора | ||||
| 3 | Gear Carrier Assembly | 1 | Планетарная шестерня | ||||
| 4 | T-Series Rotator Gear | 1 | Внешняя шестерня | ||||
| 5 | Drum Support Plate | 1 | Боковина редуктора | ||||
| 6 | M4 x 0.7 x 12 ST Pan Head Screw | 2 | Винты крепления боковины | ||||
| 7 | Drum Support Bushing | 1 | Втулка барабана | ||||
| 2-7 | 1 | Редуктор в сборе | R.PM.3500 | ||||
| 8 | Clutch Assembly | 1 | Вал включени свободной размотки | ||||
| 9 | Spring | 1 | Пружина | ||||
| 8,9,17,18 | 1 | Вал в сборе с шестерней привода и ручкой свободной размотки | CL.PM.3500 | ||||
| 10 | Drum Assembly | 1 | Барабан | DR.PM.35 | |||
| 11 | Screw M5х5 | 1 | Прижимной винт | ||||
| 12 | T-Series Bushing | 1 | Втулка барабана | ||||
| 13 | Thick Flat Washer | 1 | Прокладка | ||||
| 14 | M5 Hex Flanged Nut | 2 | Гайка крепления прижимной планки | ||||
| 15 | T-Series Baseplate Assembly | 1 | Боковина-установочная площадка | O.PM.35 | |||
| 16 | Tension Plate | 1 | Прижимная планка | ||||
| 17 | T-Series F/W Knob Assembly | 1 | Ручка переключения свободной размотки | W0519 | |||
| 18 | Elastic pin 2.5x14 | 1 | Штифт фиксации вала свободной размотки | ||||
| 19 | M6x16 ST Hex Skt FH Screw | 2 | Болт крепления корпуса редуктора | ||||
| 20 | M5X0.8X 12 ST Hex Skt FH Screw | 2 | Болт крепления прижимной планки | ||||
| 21 | Screw M8x30 | 1 | |||||
| 22 | Flat Washer | 2 | |||||
| 23 | Lock Washer | 2 | |||||
| 24 | Nut M8 | 2 | |||||
| 25 | Cable Assembly | 1 | Трос | WR.5.5 | |||
| Крюк | STO ACC-HK3 | ||||||
| 26 | Switch Assembly | 1 | Пульт кнопка на руль | 4.03.04 | |||
| 27 | Pulley Block | 1 | |||||
| 28 | Strap | 1 | Лента крюка | Лента | |||
| 1 | Соленоид | 1.07.03.08 | |||||
| 1 | Провода подключения | W0508 | |||||
