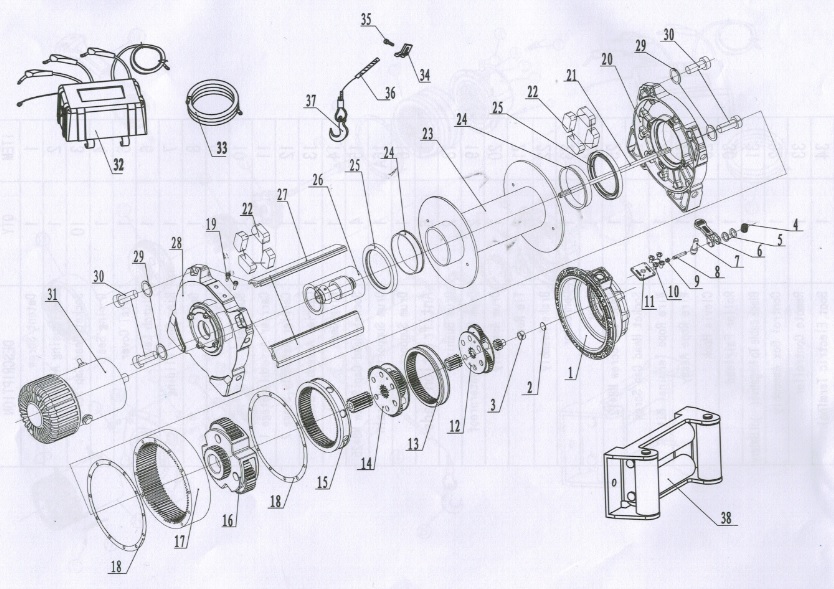

Для подбора запчасти для лебедки Master Winch X16800 12V/24V найдите нужную деталь на схеме (рисунке), затем по порядковому номеру найдите ее в таблице и нажмите на ссылку в колонке "№ по каталогу". При возникновении сложностей - наши менеджеры помогут подобрать нужную деталь, звоните!
Master Winch является основным брендом завода ZHME. Этот завод является одним из самых популярных заводов по производству лебедок в Китае, на котором также берут свое начало лебедки под брендом СТОКРАТ. Поэтому лебедки этих двух брендов имеют совместимость.
В данном случае лебедки Master Winch X16800 12V/24V соответствуют лебедкам СТОКРАТ HD 18.5 WP 12V/24V. Ниже в таблице некоторые позиции представлены аналогами запчастей от СТОКРАТ.
| № | Количество | Описание | Русское название | Артикул |
| 1 | 1 | Gear box | ||
| 2 | 1 | Steel bushing | ||
| 3 | 1 | Ball bearing | ||
| 4 | 1 | Spring of Clutch | ||
| 5 | 1 | Seal on Clutch | ||
| 6 | 1 | Clutch Lever | Ручка переключения редуктора | CL.E.95.18 |
| 7 | 1 | Clutch Insert Pin | ||
| 8 | 1 | Clutch Lockpin | ||
| 9 | 1 | Gasket on Clutch | ||
| 10 | 4 | Screw | ||
| 11 | 1 | Cover fixed the Clutch | ||
| 12 | 1 | Carrier Assembly, Stage 1 | ||
| 13 | 1 | Ring gear on stage 1 | ||
| 14 | 1 | Carrier Assembly, Stage 2 | ||
| 15 | 1 | Ring gear on stage 2 | ||
| 16 | 1 | Carrier Assembly, Stage 3 | ||
| 17 | 1 | Ring gear on stage 3 | ||
| 18 | 2 | Gasket | ||
| 19 | 2 | Screw for mounting control box | ||
| 20 | 1 | Drum support on gear box side | Боковина редуктора | O.R.X.168 |
| 1-20 | 1 | Редуктор в сборе | R.X.312.1 | |
| Редуктор в сборе (аналог) | STO GBX10012 | |||
| 21 | 1 | Driving shaft | Вал привода | VAL.X.168 |
| 22 | 8 | Antifriction pads | ||
| 23 | 1 | Drum Assembly | ||
| 24 | 2 | Drum bushing | ||
| 25 | 2 | Oil seals | ||
| 26 | 1 | Brake assemblv | Тормоз в сборе | BR.X168 |
| 27 | 2 | Tie Rod | ||
| 28 | 1 | Drum support motor side | Боковина мотора | O.M.X.168 |
| 29 | 4 | Spring bushing | Шайба болта крепления стяжки | |
| 30 | 4 | Flange Head Cap Screw | Болт крепления стяжки | |
| 31 | 1 | Motor Assembly | Мотор 12V | MX.16800.12 |
| Мотор 24V | MX.16800.24 | |||
| 32 | 1 | Control box Assembly- | Блок управления в сборе 12V | 4.02.09.12 |
| Блок управления в сборе 24V | 4.02.09.24 | |||
| Соленоид отдельно 12V | 1.07.03.15.12 | |||
| Соленоид отдельно 24V | 1.07.03.15.24 | |||
| 33 | 1 | Black cable To Negative (-)of Batery | Кабель подключения | ELKP35 |
| Также мы можем изготовить кабель любой необходимой длины сечением 1х35 или 1х50 мм2 с соответствующими клеммами ELN35 или ELN50 | ||||
| 34 | 1 | Wire rope hold down | ||
| 35 | 1 | Hex head cap screw | Винт клеммы фиксации троса | STO DRM00035 |
| 36 | 1 | Wire rope Assy | Стальной трос | Ø 11 мм |
| Синтетический трос | Ø 12-18 мм | |||
| 37 | 1 | Clevis hook | Крюк | 882024 |
| 38 | 1 | Roller Fairlead | Роликовые направляющие | 802508 |
| Чугунный клюз | 4135 | |||
| Алюминиевый клюз под синтетику | el1007 | |||
