Запчасти для лебедки T-MAX ATV-2500

Для подбора запчасти для лебедки T-MAX ATV-2500 найдите нужную деталь на схеме (рисунке), затем по порядковому номеру найдите ее в таблице и нажмите на ссылку в колонке "№ по каталогу". При возникновении сложностей - наши менеджеры помогут подобрать нужную деталь, звоните!

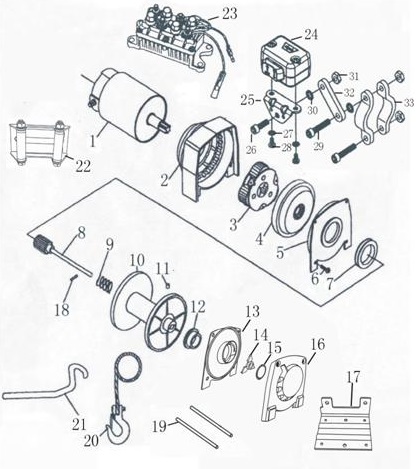

Схема запчастей

Таблица запчастей

No	Description	Русское название	Артикул
1	Motor	Мотор	W0463
2	Reduction box	Корпус планетарного редуктора	W0570
3	Planetary gear	Редуктор планетарный	W0567
4	Inner gear	Внутренняя передача редуктора	W0572
5	Drum support plate(box cover)	Внутренняя крышка редуктора	W0568
6	Pan head screw
7	Drum support bushing	Внутренняя втулка барабана	W0571
8	Spline shaft	Вал приводной	W0338
9	Sprinq	Пружина вала	W0339
10	Drum Assembly	Барабан	W0331
11	Screw	Винт крепежный	W0332
12	Bushing	Втулка барабана	W0333
13	Supporting plate	Внутренняя стенка к крышке	W0334
14	Rocker block	Звездочка включения	W0335
15	Baffle Circle	Кольцо фиксирующее	W0336
16	Supported end and handwheel	Внешняя боковина с выключателем	W0337
17	Mounting plate	Установочная платформа	W0342
18	Pin
19	Cross bar	Трубка стягивающая	W0459
20	3/16" X50' Wire rope and Hook		W0310 / W0305
	13/64" X50' Wire rope and Hook
	7/32" X50' Wire rope and Hook
21	Manual handle
22	Roller fairlead	Роликовые направляющие	W1284
23	Contactor	Соленоид	W1508
24	Rockor switch	Выключатель на руле	W0354
25	Angular supporter
26	Bolt	Болт	W0573
27	Washer
28	Bolt
29	Bolt (long)
30	Washer
31	Screw cap
32	Joint lever
33	Fastener
