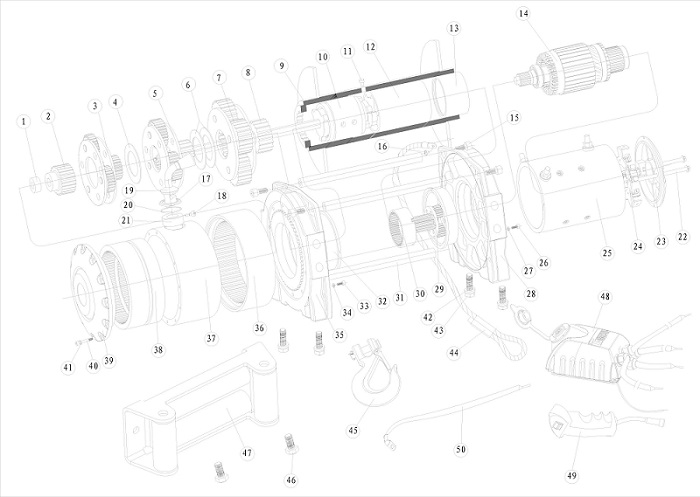

Для подбора запчасти для лебедки T-MAX EW-15000 OUTBACK(12В, 24В) найдите нужную деталь на схеме (рисунке), затем по порядковому номеру найдите ее в таблице и нажмите на ссылку в колонке "№ по каталогу". При возникновении сложностей - наши менеджеры помогут подобрать нужную деталь, звоните!
| No. | Part No. | Description | Русское название | Артикул |
| 1 | 7353100.0-15 | Bearing | ||
| 2 | 7353100.5-6 | Sun Gear-Input | ||
| 3 | 7353100.5 | Gear Carrier Ass'y-second Stage intermediate | ||
| 4 | 7353100.0-19 | Cushion | ||
| 5 | 7353100.4 | Gear Carrier Ass'y-third Stage intermediate | ||
| 6 | 7353100.0-19 | Cushion | ||
| 7 | 7353100.3 | Gear Carrier Ass'y-output | ||
| 8 | 7353100.3-1 | Outer Spline | ||
| 9 | 7353100.2 | Drum Ass'y | Барабан | W0397 |
| 10 | 7353100.7 | Brake Ass'y | Тормоз | W0607 |
| 11 | GB79 M10*16 | Braking Bolt M10x16 | ||
| 12 | 7353100.8 | Torque Limiter Ass'y | ||
| 13 | 7353100.6-2 | Fixed Bearing | ||
| 14 | 7353100.1.2 | Rotor | Мотор в сборе | W0529 |
| 15 | GB70-M8*25 | Tie Bar Connecting Bolt M8X25 | ||
| 16 | GB/T 818 M6*8 | Screw M6X8 | ||
| 17 | 7353100.0-11 | Washer Cover | ||
| 18 | 7353100.0-13 | Clutch Screw | ||
| 19 | 7353100.0-9 | Clutch Handle | Выключатель сцепления | W0796 |
| 20 | GB3452.1 28*3.2 | Clutch Washer | ||
| 21 | 7353100.0-12 | Clutch Support | ||
| 22 | GB/T 5389 | Long Bolt | ||
| 23 | 7353200.1-2 | Motor End Cover | ||
| 24 | 7353200.1.1.2 | Carbon Ass'y | Щеточный узел | W0759 |
| Щеточный узел | W0760 | |||
| 25 | 7353200.1.1 | Stator | Мотор в сборе 12В | W0529 |
| Мотор в сборе 24В | W0514 | |||
| 26 | GB70-M5*25 | Bolt M5X25 | ||
| 27 | GB/T 93 5 | Spring washer ϕ5 | ||
| 28 | 7353200.1-1 | Motor Base | Боковина со стороны мотора | W0396 |
| 29 | 7353200.6 | Gear Carrier Ass'y-input | Шестерня планетарного редуктора | W0794 |
| 30 | 7353100.6-1 | Inner Gear | ||
| 31 | 7353100.0-2 | Tie Bar | Трубки стягивающие | W0795 |
| 32 | 7353100.0-3 | Drum Bearing | Подшипник барабана | W0793 |
| 33 | GB70 M5*20 | Bolt M5x20 | ||
| 34 | GB/T 93 5 | Lockwasher ϕ5 | ||
| 35 | 7353100.0-8 | Gear Box Base | Боковина редуктора | W0414 |
| 36 | 7353100.0-7A | Inner Gear | ||
| 37 | 7353100.0-7B | Gear Box Tube | ||
| 38 | 7353100.0-18 | Clutch Gear | ||
| 39 | 7353100.0-16 | Gear Box End Cover | Крышка редуктора | W1453 |
| 40 | GB70.1 M5*90 | Link Screw M5x90 | ||
| 41 | GB/T 93 5 | Lockwasher ϕ5 | ||
| 42 | GB/T1228 M12*40 | Bolt M12x40 | ||
| 43 | GB/T 93 12 | Lockwasher ϕ12 | ||
| 44 | 7353100.5 | Wire rope | Трос стальной | W0264 |
| 45 | 7353100.0-4 | Clevis Hook | Крюк | W0262 |
| 46 | GB/T1228 M12*32 | Fairlead Fixing Bolt M12x32 | ||
| 47 | 7329100.7 | 4-way Roller Fairlead | ||
| 48 | 7329103.1 | Control Box | Блок управления | W0226 |
| 49 | 7329103.1.2 | Hand Remote Control | Пульт управления | W0260 |
| 50 | 7353100.6.1-17 | Black Battery Cable |
