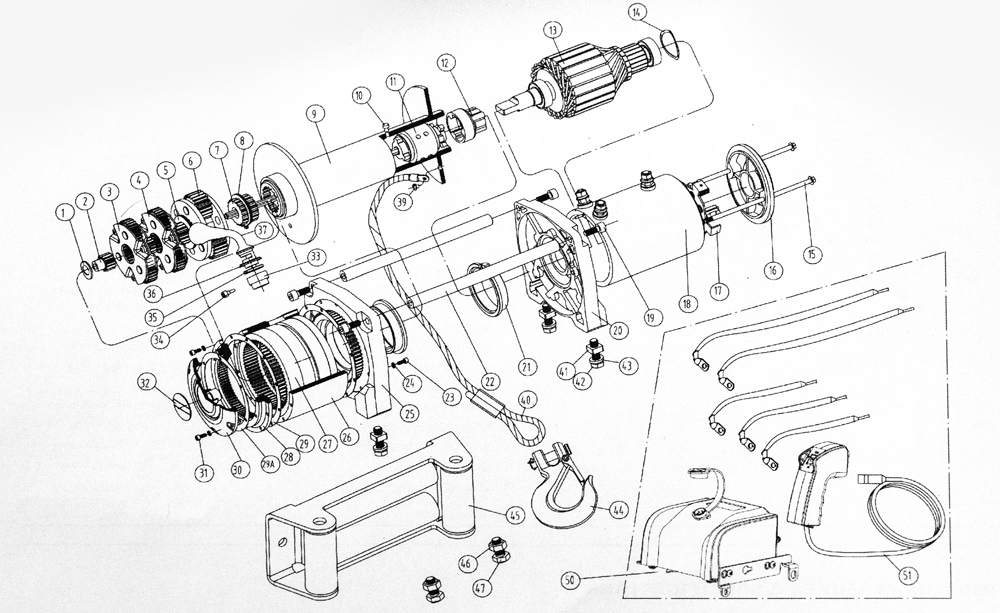

Для подбора запчасти для лебедки T-MAX EW-9500 OFF-ROAD Improved (12В, 24В) найдите нужную деталь на схеме (рисунке), затем по порядковому номеру найдите ее в таблице и нажмите на ссылку в колонке "Артикул". При возникновении сложностей - наши менеджеры помогут подобрать нужную деталь, звоните!
Это правильная схема и таблица запчастей, которая кропотливо перенесена нашим менеджером Куликовым Павлом из оригинальной документации лебедки.
| № | Каталожный номер | Название | Кол-во | Артикул |
| 1 | 7329200,3-20 | Washer | 2 | W0620 |
| 2 | 7329200,3-13 | Sun Gear-Input | 1 | W0250 |
| 3 | 7321200.3.1 | Gear Carrier Ass'y-input | 1 | W0252 |
| 4 | 7329200.3.2 | Gear Carrier Ass'y-lntermediate | 1 | W0253 |
| 5 | 7329200.3-9A | Cushion 1.2mm Thickness | 2 | звоните! |
| 6 | 7329200.3.3 | Gear Carrier Ass'y-Output | 1 | W0254 |
| 7 | 7329200.3.3-1 | Outer Spline | 1 | W0255 |
| 8 | GB894-86 32 | Retaining Ring | 1 | W0255 |
| 9 | 7329200 | DrumAss'y | 1 | W0256 |
| 10 | GB79-85 M8X12 | Bolt for Brake M8 X 12 | 1 | W0256 |
| 11 | 7329200 | Brake Ass'y | 1 | W0071 |
| 12 | 7329200,4-1 | Coupling Joint | 1 | W0201 |
| 13 | 7329200.1.2A (12V) | Rotor | 1 | звоните |
| 7330200.1.2A (24V) | Rotor | 1 | звоните | |
| 14 | GB955-87 18 | Washer 018 | 2 | W0306 |
| 15 | 7329200,1-5 | Long Bolt Мб X 156 | 2 | W0510 |
| 16 | 7337200,1-2 | T-MAX Motor End Cover | 1 | W0444 |
| 17 | 7329200.1.3 | Carbon Ass'y | 1 | W0296 и W1541 |
| 18 | 7329200.1.1 (12V) | Мотор в сборе 12В | 1 | W0098 |
| 7330200.1.1 (24V) | Мотор в сборе 24В | W0301 | ||
| 19 | GB70-85 M8X25 | Link Screw M8 X 25 | 4 | звоните |
| 20 | 7329200,1-1 | Motor Base | 1 | W0075 |
| 21 | 7329200,0-3 | Nylon Bearing | 2 | W0211 |
| 22 | 7329200.0-2A | Tie Bar | 2 | W0208 |
| 23 | GB70-85 M4X16 | Bolt M4X 16 | 9 | звоните |
| 24 | GB93-87 4 | Lock Washer diam=4 | 26 | W0657 |
| 25 | 7329200,3-1 | Gear Box Base | 1 | W0076 |
| 26 | 7329200,3-2 | Gear Housing | 1 | W0468 |
| 27 | 7329200,3-3 | Clutch Gear | 1 | W0257 |
| 28 | 7329201,3-10 | Inner Gear | 1 | W0251 |
| 29 | 7329200,3-14 | Gasket 9500 | 2 | W0210 |
| 29A | 7321200,3-14 | Gasket 8500 | 1 | W0087 |
| 30 | 7329201,3-11 | Gear Box Cover | 1 | W0248 |
| 31 | GB70-85 M4X10 | Bolt for Wire Rope Fixing | 16 | звоните |
| 32 | 7329200,0-9 | ID Badge | 1 | нет |
| 33 | 7329200,3-4 | Shaft Sleeve | 1 | W0468 |
| 34 | 7329200,3-8 | Clutch Pin | 1 | W0074 |
| 35 | 7329200,3-5 | Clutch Spring | 1 | W0074 |
| 36 | 7329200.3-6A | Washer | 1 | W0074 |
| 37 | 7337200,3-7 | Clutch Handle | 1 | W0074 |
| 39 | GB65-85 M6X8 | M6X8 | 1 | W0256 |
| 40 | 7329201 | Wire Rope | 1 | W0065 |
| 41 | GB/T39 M10 | Spring Washer | 4 | звоните |
| 42 | GB7244-87 10 | Lockwasher 10 | 4 | звоните |
| 43 | GB/T 1228-91 M10X32 | Mounting Bolt | 4 | W0213 |
| 44 | 7329200,0-4 | Hook (size 3/8") | 1 | STO ACC-HK1 |
| 45 | 7329201 | Hawse Fairlead | 1 | W0138 |
| 46 | GB/T 1229-91 M12 | Fairlead Fixing Nut | 2 | W0613 |
| 47 | GB/T 1229-91 M12X25 | Fairlead Fixing Bolt | 2 | W0614 |
| 50 | 7329200.6A (12V) | Solenoid Box Ass'y | 1 | W0359 |
| 7330200.6A (24V) | W0505 | |||
| 51 | 7329200.6A.2 | Handheld Control | 1 | W0411 |
