Запчасти для лебедки WARN VR 10

Для подбора запчасти для лебедки WARN VR 10 найдите нужную деталь на схеме (рисунке), затем по порядковому номеру найдите ее в таблице и нажмите на ссылку в колонке "№ по каталогу". Некоторых з/ч нет на картинке. При возникновении сложностей - наши менеджеры помогут подобрать нужную деталь, звоните!

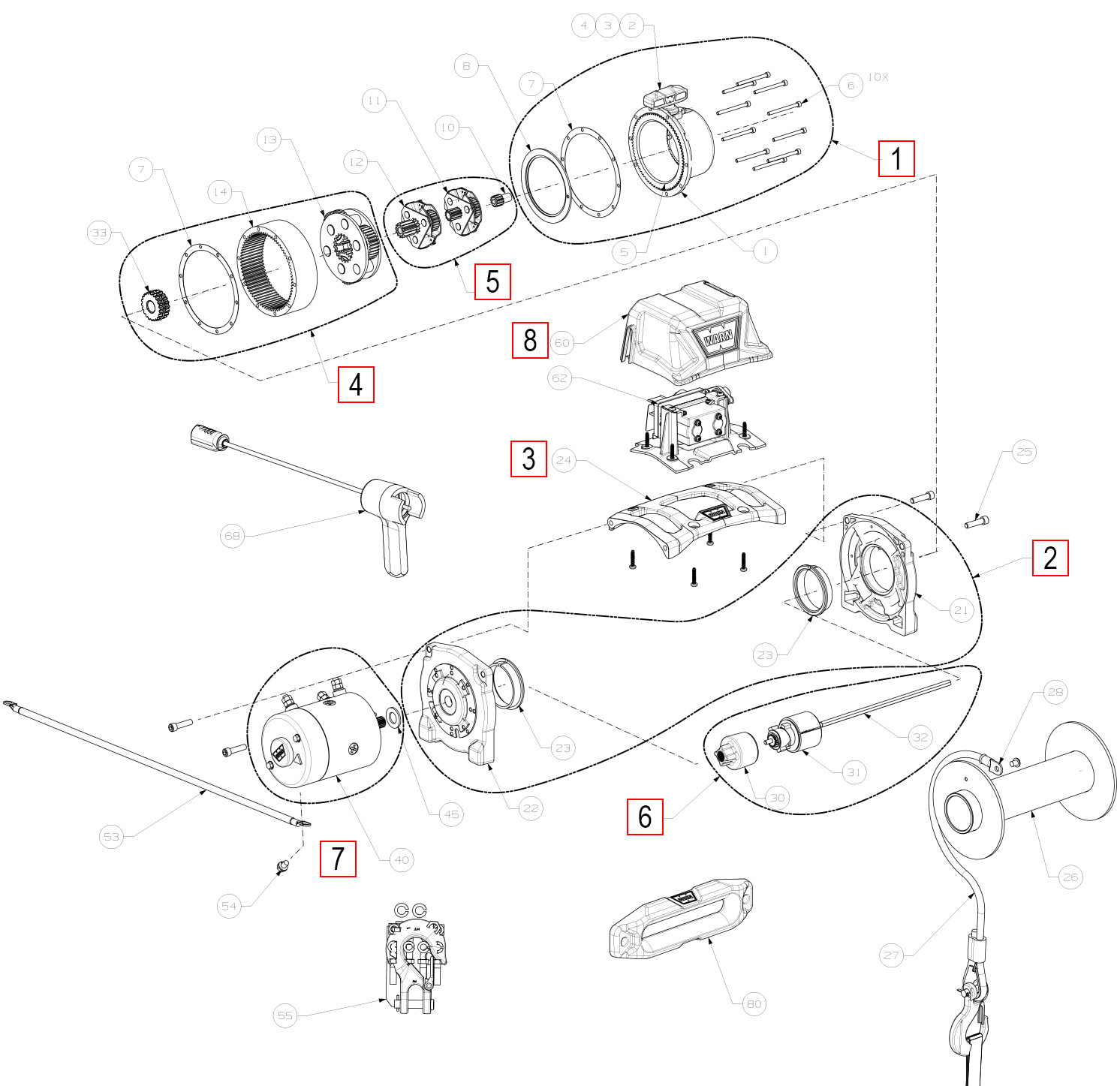

Схема запчастей

Таблица комплектов з/ч

Комплект	Название	Состав комплекта	Артикул
№1	Комплект корпуса редуктора END HOUSING KIT	Корпус редуктора(1) END HOUSING Ручка свободной размотки (2) CLUTCH LEVER Сальник ручки свободной размотки (3) SEAL, O-RING Винт ручки свободной размотки (4) CLUTCH LEVER DETENT SCREW Скользящая шестерня (5) RING GEAR, SLIDING Высокопрочный винт 10 шт., 10-24 (6) CAPSCREW, 10-24 Прокладка корпуса редуктора (7) GASKET Опорная шайба (8) THRUST WASHER	92083
№2	Комплект опоры барабана DRUM SUPPORT KIT	Стойка редуктора (21) GEAR SIDE DRUM SUPPORT Стойка мотора (22) MOTOR SIDE DRUM SUPPORT Подшипник скольжения 2 шт. (23) BUSHING	92077
№3	Комплект стяжной пластины TIE PLATE KIT	Стяжная пластина (24) TIE PLATE Крепежные болты 4 шт. (25) 5/16” BOLTS	97781
№4	Комплект кольцевой шестерни редуктора RING GEAR KIT	Прокладка (7) GASKET 3 ступень редуктора (13) CARRIER ASSEMBLY, STAGE 3 Кольцевая шестерня (14) RING GEAR Приводная шестерня (33) SPLINED DRIVE GEAR	92079
№5	Ремонтный комплект редуктора CARRIER KIT	Солнечная шестерня (10) SUN GEAR 1 ступень редуктора (11) CARRIER ASSEMBLY, STAGE 1 2 ступень редуктора (12) CARRIER ASSEMBLY, STAGE 2 Главный приводной вал (32) SHAFT, DRIVE	92085
№6	Комплект тормозного механизма BRAKE KIT	Муфта вала (30) COUPLER Конусный тормоз в сборе (31) BRAKE Главный приводной вал (32) SHAFT, DRIVE Шлицевая приводная шестерня (33) SPLINED DRIVE GEAR	32455
№7	Комплект электромотора MOTOR KIT	Мотор(40) MOTOR Шайба(45) SPACER Болт массы (54) GROUND BOLT	900548
№8	Комплект блока управления CONTROL PACK KIT	Блок соленоидов (контактор) в корпусе (60) CONTROL PACK Контактор (62) CONTACTOR	97771
№9	Крепежный и уплотнительный набор BOLTS AND GASKETS KIT	Высокопрочный винт 10 шт., 10-24 (6) CAPSCREW, 10-24 Прокладка корпуса (7) GASKET Опорная шайба (8) THRUST WASHER Подшипник скольжения (23) BUSHING Крепежные болты 4 шт. (25) 5/16” BOLTS Болт массы (54) GROUND BOLT Метизный набор (55) PARTS PACK	97784

Таблица запчастей

Название	Артикул
Барабан лебедки (26) DRUM ASSEMBLY	26107
Синтетический трос (27) SYNTHETIC ROPE ASSEMBLY	97782
Стальной трос (27) WIRE ROPE ASSEMBLY	86515
Крепление троса к барабану (28) TERMINAL KIT	79626
Минусовой провод питания (53) GROUND CABLE	15901
Проводной пульт управления (68) REMOTE ASSEMBLY	38626
Клюз (80) FAIRLEAD, HAWSE	97900
