Запчасти для лебедки WARN VR EVO 8

Для подбора запчасти для лебедки WARN VR EVO 8 найдите нужную деталь на схеме (рисунке), затем по порядковому номеру найдите ее в таблице и нажмите на ссылку в колонке "№ по каталогу". Некоторых з/ч нет на картинке. При возникновении сложностей - наши менеджеры помогут подобрать нужную деталь, звоните!

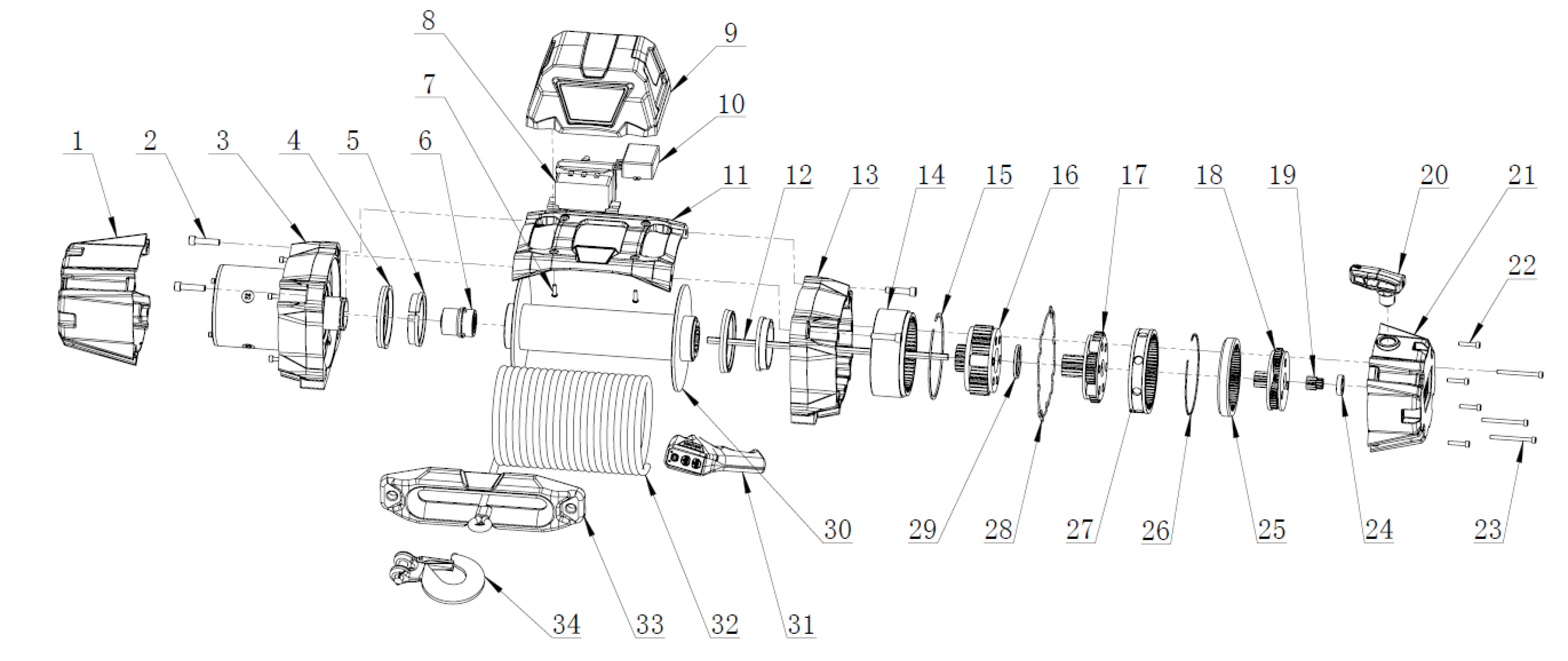

Схема запчастей

Таблица комплектов з/ч

Комплект	Название	Состав комплекта	Артикул
№1	Комплект корпуса редуктора END HOUSING KIT	20, 21, 22, 23, 24, 28	104223
№2	Комплект стойки редуктора DRUM SUPPORT (GEARTRAIN) KIT	2, 4, 5, 13	104230
№3	Комплект радиоуправления REMOTE/CONTROL MODULE KIT	10, 31	109470
№4	Комплект кольцевой шестерни редуктора RING GEAR KIT	14, 16, 28, 29	104226
№5	Ремонтный комплект редуктора CARRIER KIT	15, 17, 18, 19, 24, 25, 26, 27, 28, 29	104224
№6	Комплект тормозного механизма BRAKE KIT	6, 12	104227
№7	Комплект электромотора MOTOR KIT	2, 3, 4, 5	104216
№8	Комплект направляющей втулки и сальника BUSHING & SEAL KIT	4, 5	104228
№9	Комплект крепежа для клюза FAIRLEAD MOUNT PARTS PACK	-	109106
№10	Комплект крепежа для лебедки WINCH MOUNT PARTS PACK	-	109134
№11	Проводной кабель для пульта WIRED REMOTE CABLE	-	109472

Таблица запчастей

Название	Состав комплекта	Артикул
Барабан лебедки DRUM ASSEMBLY	30	104229
Крышка мотора MOTOR COVER	1	104215
Стальной трос ROPE ASSEMBLY	32	38314
Синтетический трос ROPE ASSEMBLY	32	104232
Контактор (соленоид) CONTACTOR	8	98381
Роликовый клюз ROLLER FAIRLEAD	-	104220
Алюминиевый клюз FAIRLEAD, HAWSE	33	104219
Ручка свободной размотки CLUTCH LEVER	20	104231
Крюк HOOK	34	104221
Стяжная пластина TIE PLATE	11	106524
Крышка блока управления CONTROL PACK COVER	9	104222
