Запчасти для лебедки WARN ZEON 8

Для подбора запчасти для лебедки WARN ZEON 8 найдите нужную деталь на схеме (рисунке), затем по порядковому номеру найдите ее в таблице и нажмите на ссылку в колонке "№ по каталогу". Некоторых з/ч нет на картинке. При возникновении сложностей - наши менеджеры помогут подобрать нужную деталь, звоните!

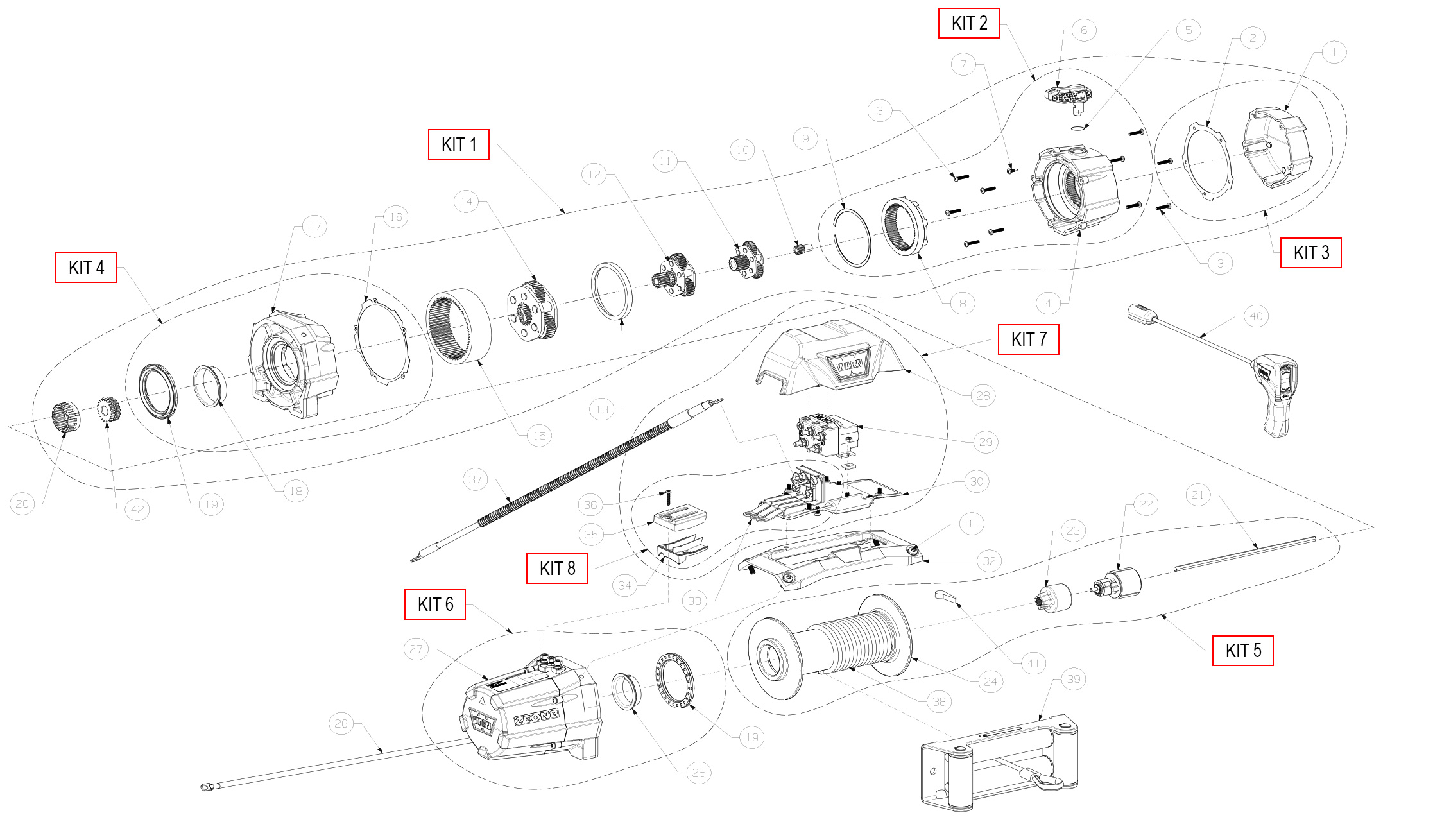

Схема запчастей

Таблица комплектов з/ч

Комплект	Название	Состав комплекта	Артикул
№1	Редуктор в сборе S/P, TRANSMISSION 162, ASSY	Корпус редуктора в сборе (KIT 2) S/P, END HOUSING, ASSEMBLY Торцевая крышка (IT 3) S/P, END CAP Стойка редуктора (KIT 4) S/P, DRUM SUPPORT, GEARTRAIN Вращающаяся кольцевая шестерня (8) ROTATING RING GEAR Стопорное кольцо (9) RETAINING RING Солнечная шестерня 12Т (10) SUN GEAR, 12T 1 ступень редуктора (11) CARRIER ASSY, STAGE 1 2 ступень редуктора (12) CARRIER ASSY, STAGE 2 3 ступень редуктора (14) CARRIER ASSY, STAGE 3 Вал привода (21) DRIVE SHAFT Опорная шайба (13) WASHER, THRUST Кольцевая шестерня 75Т (15) RING GEAR, 75T Ведущий шлицевой вал (20) DRIVE SPLINE Поводковая муфта барабана (42) DRUM DRIVER	89302
№2	Комплект корпуса редуктора в сборе (сцепление) S/P, END HOUSING, ASSEMBLY	Ручка свободной размотки (6) CLUTCH LEVER Прокладка для ручки свободной размотки (5) SEAL, O-RING Фиксатор, винт М5 (7) DETENT, M5 SCREW Вращающаяся кольцевая шестерня (8) ROTATING RING GEAR Стопорное кольцо (9) RETAINING RING Прокладка торцевой крышки (2) GASKET, END CAP Прокладка корпуса редуктора (6) GEARTRAIN GASKET Винт Torx M5-0.8x25 10 шт. (3) TORX, PAN HEAD, M5-0.8 x 25	89237
№3	Торцевая крышка редуктора S/P, END CAP	Торцевая крышка (1) END CAP Прокладка торцевой крышки (2) GASKET, END CAP Винт Torx M5-0.8x25 5 шт. (3) TORX, PAN HEAD, M5-0.8 x 25	89238
№4	Стойка редуктора S/P, DRUM SUPPORT, GEARTRAIN	Стойка редуктора (17) DRUM SUPPORT, GEARTRAIN Втулка барабана (18) DRUM BUSHING Сальник барабана (19) DRUM SEAL Прокладка редуктора (16) GEARTRAIN GASKET Винт Torx M5-0.8x25 5 шт. (3) TORX, PAN HEAD, M5-0.8 x 25	89239
№5	Тормоз в сборе S/P, BRAKE ASSY	Тормозной механизм (22) BRAKE ASSY Вал привода (21) DRIVE SHAFT Муфта (23) CASTING,MOTOR COUPLER Барабан (24) DRUM	89240
№6	Мотор в сборе S/P, MOTOR 3 TURN	Мотор (27) MOTOR 3 TURN Втулка барабана (25) DRUM BUSHING	89241

Таблица запчастей

Название	Состав комплекта	Артикул
Солнечная шестерня, 12 зубьев SUN GEAR, 12T	10	13874
1 ступень редуктора CARRIER ASSY, STAGE 1	11	88690
Вал привода DRIVE SHAFT	21	88251
2 ступень редуктора CARRIER ASSY, STAGE 2	12	88508
Опорная шайба WASHER, THRUST	13	88543
3 ступень редуктора CARRIER ASSY, STAGE 3	14	88521
Кольцевая шестерня 75 зубьев RING GEAR, 75T	15	88252
Ведущий шлицевой вал DRIVE SPLINE	20	90281
Поводковая муфта барабана DRUM DRIVER	42	13824
Закладной замок крепления троса ANCHOR PUCK	41	90052
Стяжная пластина TIE PLATE	32	89242
Синтетический трос 3/8" x 100 футов S/P, SYNTHETIC ROPE ASSY, 3/8x100’	38	87915
Стальной трос 5/16" x 100 футов S/P, WIRE ROPE, 5/16x100’	38	89212
Роликовые направляющие S/P, FAIRLEAD, ROLLER	39	89214
Алюминиевый клюз S/P, FAIRLEAD, HAWSE	39	87914
Контактор (соленоид) S/P 12VDC CONTACTOR	29	81400
Монтажная пластина контактора S/P 12VDC CONTACTOR PLATE ASSEMBLY	30	89626
Крышка блока управления S/P CONTROL PACK COVER ASSEMBLY	28	89244
Пульт дистанционного управления S/P REMOTE CONTROL	40	83665
Кабель заземления 25 мм² GROUND CABLE 25mm2	26	87452
Кабель питания 25 мм² POWER CABLE 25mm2	37	88692
