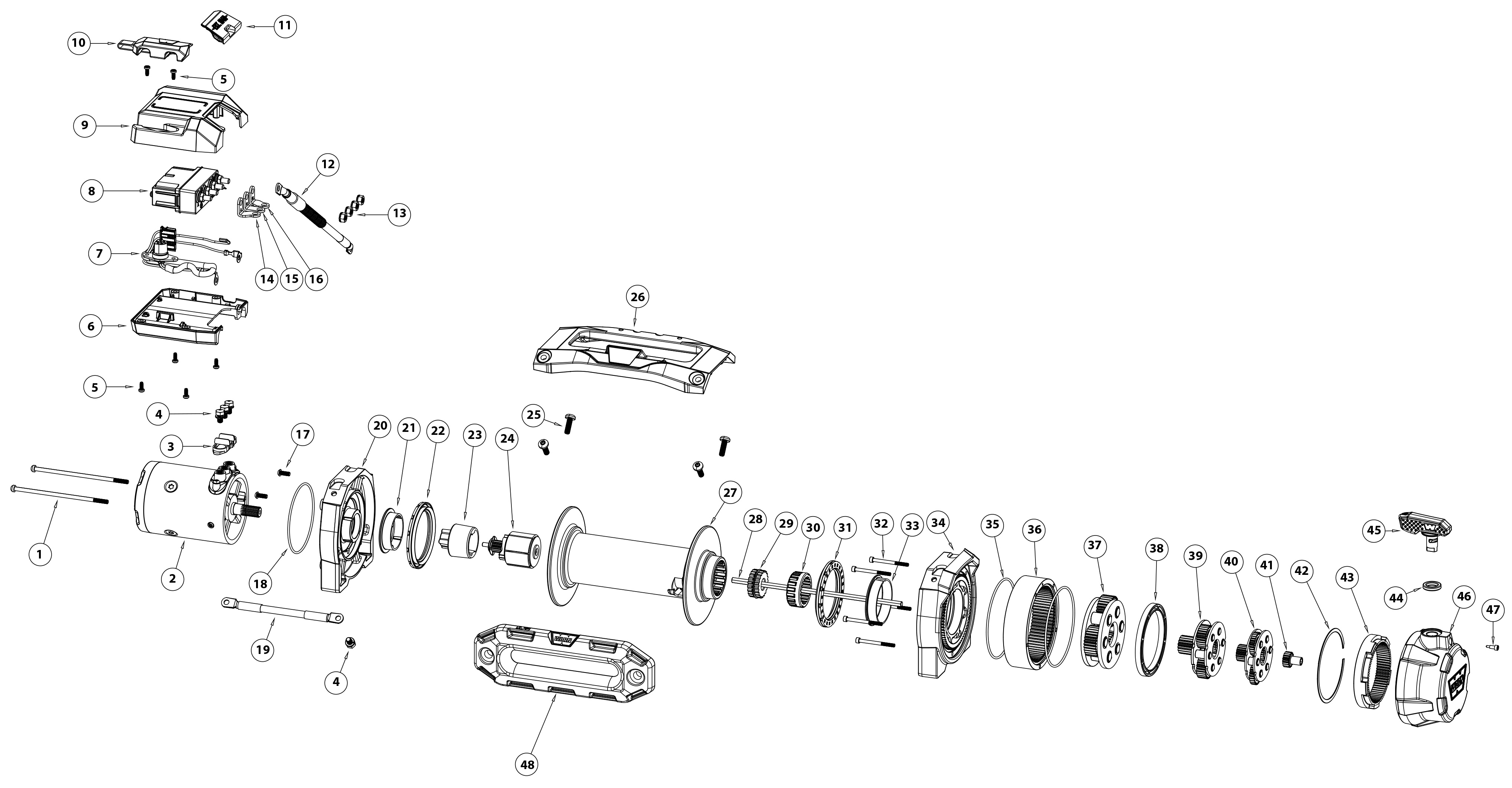

Для подбора запчасти для лебедки WARN ZEON XC 10 найдите нужную деталь на схеме (рисунке), затем по порядковому номеру найдите ее в таблице и нажмите на ссылку в колонке "№ по каталогу". Некоторых з/ч нет на картинке. При возникновении сложностей - наши менеджеры помогут подобрать нужную деталь, звоните!
| Название | Состав комплекта | Артикул |
|
1 ступень редуктора 1ST STAGE PLANETARY SET |
40, 41 | 109774 |
|
2 ступень редуктора 2ND STAGE PLANETARY SET |
38, 39 | 109696 |
|
3 ступень редуктора 3RD STAGE PLANETARY SET |
35, 36, 37, 38 | 109699 |
|
Синтетический трос SYNTHETIC ROPE ASSEMBLY |
- | 87915 |
|
Стальной трос WIRE ROPE ASSEMBLY |
- | 89213 |
|
Роликовые направляющие ROLLER FAIRLEAD |
- | 89214 |
|
Алюминиевый клюз HAWSE FAIRLEAD |
48 | 100655 |
|
Мотор MOTOR, 12V |
1, 2 | 111070 |
|
Тормозной механизм в сборе BRAKE ASSEMBLY |
24 | 89916 |
|
Корпус редуктора в сборе TRANSMISSION HOUSING |
32, 35, 38, 42, 43, 44, 45, 46, 47 | 111975 |
|
Блок управления CONTROL PACK ASSEMBLY |
3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17 | 111976 |
|
Контактор (соленоид) 12V LOW PROFILE CONTACTOR |
8 | 111972 |
|
Комплект поводковой муфты барабана DRUM DRIVER SET |
29, 30 | 109705 |
|
Барабан лебедки в сборе DRUM ASSEMBLY |
21, 27, 33 | 110976 |
|
Комплект приводного вала и муфты DRIVESHAFT/COUPLER KIT |
23, 28 | 109662 |
|
Стяжная пластина корпуса TIE PLATE |
25, 26 | 109675 |
|
Крепеж стяжной пластины корпуса TIE PLATE HARDWARE |
25 | 109715 |
|
Комплект опорных частей (боковин) барабана DRUM SUPPORT KIT |
20, 4, 34, 21, 22, 31, 33, 25, 18, 35 | 111974 |
|
Крепежные элементы электродвигателя MOTOR HARDWARE |
4, 25 | 109717 |
|
Крепежные элементы редуктора TRANSMISSION HARDWARE |
25, 32, 47 | 109716 |
|
Крепеж для клюза MOUNT/FAIRLEAD HARDWARE |
- | 111982 |
|
Элементы крепления синтетического троса SYNTHETIC ROPE HARDWARE |
- | 98526 |
|
Элементы крепления стального троса WIRE ROPE HARDWARE |
- | 98528 |
|
Комплект уплотнительных прокладок и втулок GASKET BUSHING KIT |
18, 21, 22, 31, 32, 35, 38, 44, 47 | 109709 |
|
Кабель заземления 35 мм2 GROUND CABLE 2GA |
19 | 98399 |
|
Кабель питания 35 мм2 POWER CABLE 2GA |
12 | 109452 |
|
Пульт дистанционного управления REMOTE CONTROL |
- | 83665 |
|
Крышка блока управления CONTROL PACK COVER |
5, 7, 9, 10, 11 | 111977 |
|
Основание блока управления CONTROL PACK BASE |
5, 6, 17 | 111978 |
|
Пылезащитный кожух блока управления CONTROL PACK DUST BOOT |
10 | 111973 |
|
Крышка токоведущих шин BUS BAR COVER |
11 | 111979 |
|
Изолятор (разделитель) токоведущих шин BUS BAR SEPARATOR |
3, 4, 11 | 111980 |
|
Комплект проводов (электропроводка) WIRE HARNESS KIT |
- | 112634 |
|
Кронштейн для переноса блока управления CONTROL PACK RELOCATION BRACKE |
- | 111992 |
|
Комплект выноса блока управления (короткие провода) CONTROL PACK RELOCATION KIT - SHORT |
- | 111872 |
|
Комплект выноса блока управления (длинные провода) CONTROL PACK RELOCATION KIT - LONG |
- | 111991 |
